Диаграма на Гант с електронна таблица



Диаграмата на Гант се състои от ленти, ориентирани успоредно на времевата ос. Всяка лента представлява отделна задача в проекта (вид работа), краищата ѝ — началния и крайния момент на изпълнението  ѝ, а дължината ѝ - продължителността на задачата.
Тези диаграми могат да се използват и за други, не точно производствени, цели - например да покажат заетостта на учебна зала.
Когато представянето на данните е регулярна задача може да се използва специализиран софтуер като GanttProject, но за инцидентна визуализация можем да се справим с „подръчни средства“. Сега ще покажем как с електронна таблица (LibreOffice Calc) ще визуализираме времето, за което няколко служители са работили във фирмата:

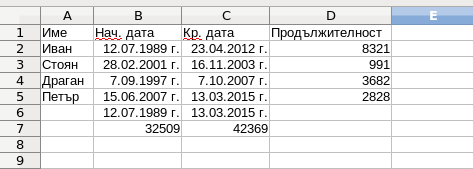

Изходните данни са в няколко колони:
Продължителността на трудовия стаж в дни определяме с формулата D2=C2-B2, като я копираме за всеки последващ ред. На 6-и ред съответно с функцията MIN и MAX определяме минимална и максимална дата в таблицата, а на 7-и ред - записваме начална (1.1.1989) и крайна (31.12.2015) дата на периода, който ще бъде разглеждан, като ги форматираме в цифров тип (Number), за да ги използваме по-късно като филтър и за отместване на графиката от осите.
Избираме си хоризонтална лентова диаграма с наслагване:
Screenshot-Chart Wizard.png

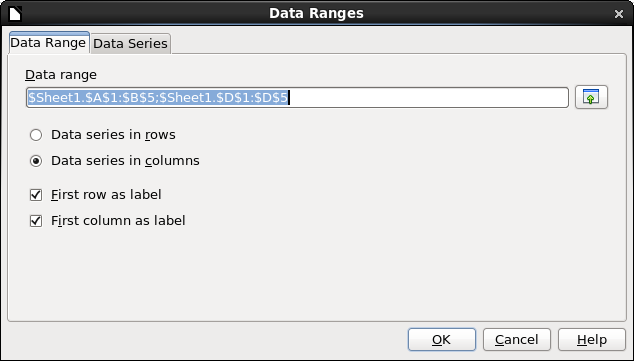

Определяме кои данни ще ползваме:

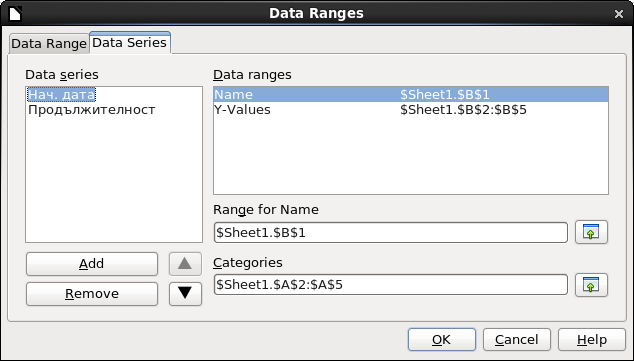

Коригираме сериите, като ни трябват само начална дата и продължителност:
Коригираме Y оста:

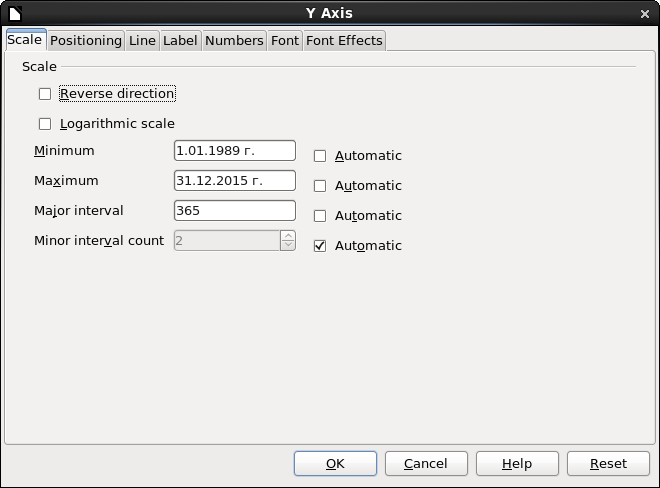

В мащаба махаме отметките за автоматично скалиране и задаваме минимална стойност 32509 (по-късно тя автоматично ще се форматира като дата), максимална стойност - 42369, като ги взимаме от 7-и ред на таблицата, а за главен интервал задаваме 365 (дни).

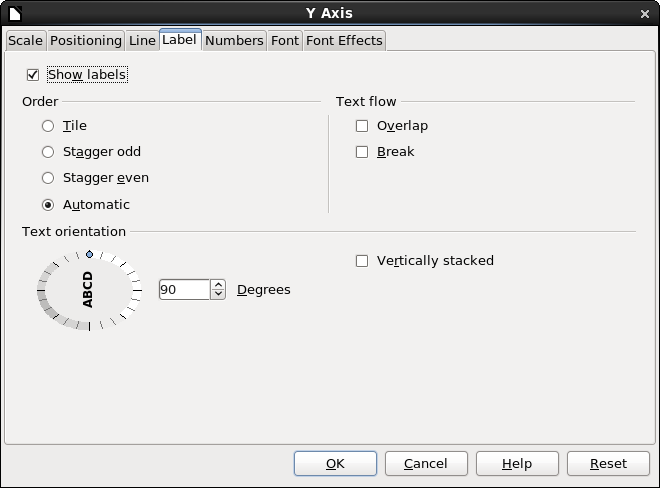

В секцията Label задаваме надписите да бъдат завъртени на 90 градуса.

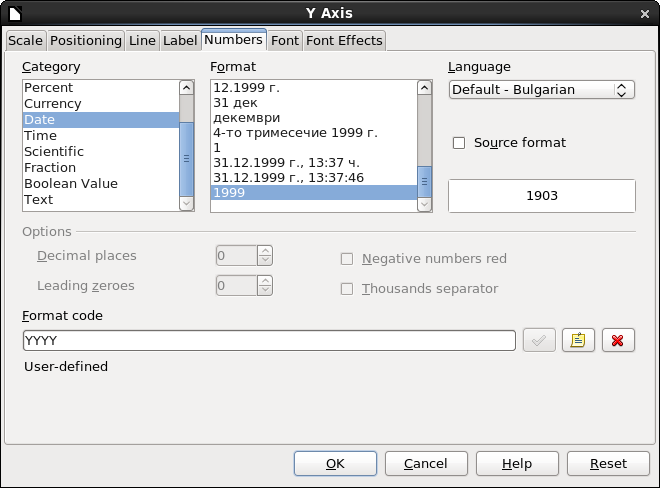

В секцията Numbers махаме отметката за форматиране според началните данни (които реално са числа, бр. дни) и задаваме формат дата, като искаме да се визуализира само годината.
Засега получаваме това:

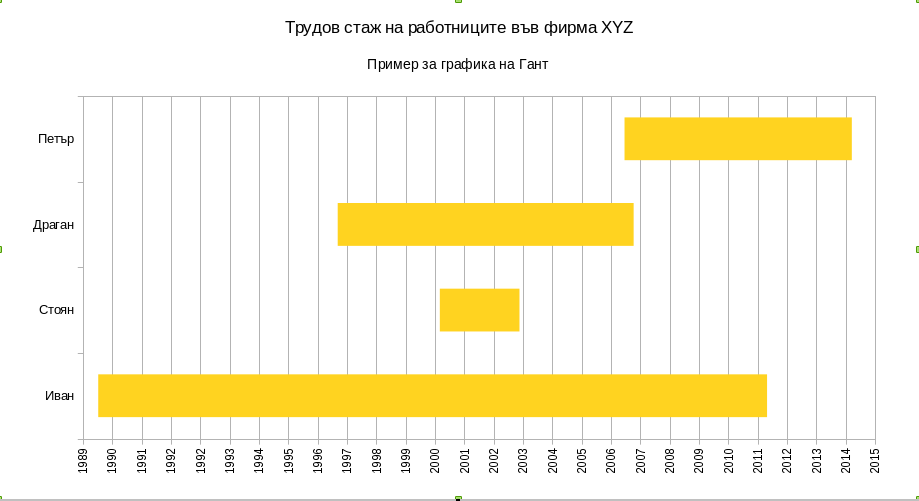

От всичко, което е визуализирано, ни интересува само продължителността. Серията с началните дати ще „оцветим“ безцветно (ще зададем fill > none), за да не ни пречи, ще махнем легендата, можем да добавим заглавие. Крайният резултат е напълно задоволителен:

Източници:
