Проектиране на кемпер с VehiPlan

Оливер Колонж (Oliver Collonge) написва през 2011 г. втора версия на безплатната програма за дизайн на кемпери VehiPlan. Според автора тя е писана и трябва да работи под Windows 2000/Vista. Пробите показват, че работи нормално и под Windows 7 и 10.

След като свалите архива (zip) можете да го разархивирате в C:\Windows\Program Files (x86)\. Програмата е с френски интерфейс и затова са необходими още няколко файла - vb6fr.dll, comdlg32.ocx & mscomctl.ocx. Тези файлове се поставят в C:\Windows\SysWOW64\. Comdlg.ocx се поставя в C:\Windows\System32\. След това е необходимо да се стартира Command Prompt (cmd - като администратор) и да се изпълни командата:

regsvr32 %systemroot%\system32\comdlg32.ocx

Ако възникне някакъв проблем, по-нова версия на файла може да се свали от тук.

След това трябва да направим препратка към C:\Program Files (x86)\VehiPlan-2-0-0\VehiPlan.exe за по-удобно стартиране, която да поставим на работния плот или друго подходящо място.

В архивния файл на програмата не са включени изображенията на автомобилите, върху които ще работим. Тях можем да свалим от тук. За всяка марка/модел с показани кои изгледи влизат във файла: отзад, отдясно и/или отгоре. Съответният zip архив трябва да се разархивира в C:\Program Files (x86)\VehiPlan-2-0-0\vehicules\.

VehiPlan не пълноценна CAD програма и няма претенции за такава. При нея може да се работи само с двумерни изображения, без възможност за пренасяне на размерите към другите изгледи. За сметка на това е лесна, интуитивна и безплатна.

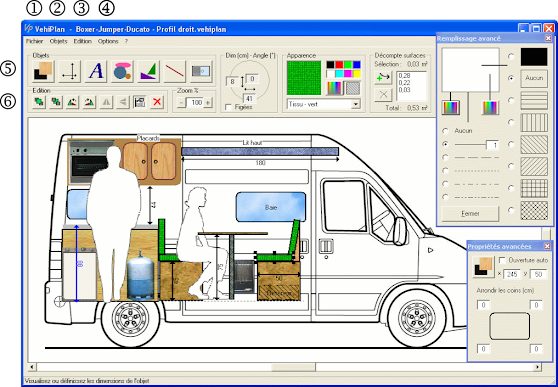

След стартирането получаваме празна работна площ с няколко менюта и инструменти:

➀ Fichier - файл. Създаване, отваряне,съхраняване, експорт и печат на скица.

• Nouveau… - нов. Необходимо е да се избере марка/модел и изглед (Dessus - отгоре, Profil - отдясно, Arrière - отзад);

• Ouvrir… - отвори съществуващ файл;

• Enregistrer - запази;

• Enregistrer sous… - запази като…;

• Exporter l’image… - експорт на скицата във формат jpeg или bmp;

• Imprimer - печат;

• Quitter - изход от програмата.

➁ Objects - обекти. След избора на типа обект той се появява с размери по подразбиране в горния ляв ъгъл на екрана, откъдето може да бъде преместен и преоразмерен.

• Rectangle - изчертаване на правоъгълни полигони;

• Mesure - измерване на разстояния;

• Texte - въвеждане на текст;

• Ellipse / Cercle / Arc - елипси, кръгове и арки;

• Triangle - триъгълни полигони;

• Ligne / Flèche - линии / стрелки;

• Biblioteque d’accessoires - библиотека с принадлежности, като в повечето случаи изборът е между няколко модела/материала;

• 2 roues - мотори, мотоциклети и велосипеди;

• Bac de douche - поддушово корито;

• CombinB - комбиниран котлон/мивка;

• Evier - мивка;

• Literie - спално бельо /принадлежности;

• Personnage - човешки фигури с различна височина и поза;

• RBchaud - отоплител;

• WC - тоалетна.

➂ Edition - редактиране. Възможност за стифиране на обектите, подравняване и т.н.

• Mettre au premier plan - показване на преден план;

• Envoyer a l’arrière-plan - скриване на заден план;

• Pivoter a gauche - завъртане на 90о наляво;

• Pivoter a droite - завъртане на 90о надясно;

• Retourner horizontalement - огледално изображение по хоризонтала;

• Retourner verticalement - огледално изображение по вертикала;

• Propriétés - радиус на закръгление;

• Supprimer - изтриване на обект.

➃ Options - настройки.

• Coordonnées - координати:

• Utiliser de système de coordonnées - използване на координатна система;

• Changer l’origine - смяна на началото на координатната система (работи, ако е избрана предната подточка).

• Préférences... - предпочитания:

• Comportement général - общи настройки:

• Afficher les lignes de carrosserie devant les objets (plus lent) - показване на очертанията на каросерията над обектите (по-бавно);

• Cliquer sur un objet le ramène au premier plan - селектирането извежда обекта на преден план;

• Ancrer l'objet sélectionné avant de déplacer l'image - закотвяне на избрания обект преди преместване;

• Dessiner des objets lors de leur redimensionnement - изчертаване на обектите при преоразмеряване.

• Nouveaux objets - нови обекти:

• Reprendre la taille et couleur du précédent - наследяване размер и цвят от предишния обект;

• Couleur noire, taille 50 x 50 - черен цвят, 50 х 50

• Exportation / impression d'image - експорт/печат на изображението:

• Déterminer automatiquement la zone à exporter автоматично определяне на зоната на експорт.

• Module de décompte de surface - модул за изчисляване на площ;

• Bibliothèque

• Ajouter un accessoire… - добавяне на собствени елементи от изображение;

• Ajouter un véhicule… - добавяне на собствени автомобили от изображение;

• Télécharger un véhicule - зареждане на автомобили от сайта на Оливер.

➄ Елементите от т.2, визуализирани като бутони.

➅ Елементите от т.3, визуализирани като бутони.

Допълнителни библиотеки и ценни идеи можете да получите от форума (на френски).
