UHS: Разширение на локалната мрежа с евтин рутер (2)

Свързването на два (или повече) рутера в една локална мрежа увеличава броя на достъпните портове и служи за репликиране на wi-fi сигнала за по-пълно покритие на дома/офиса. Идеята е да се ползва евтин допълнителен рутер, чрез който с минимални капиталовложения можем да покрием цялото жилище/офис със сигнал с достатъчно високо качество. Връзката между двата рутера е по UTP кабел. Ударението при нашата постановка е върху „евтин“. В повечето материали в Мрежата се препоръчва обновяване на техниката с по-новите модели, но при домашно ползване/SOHO това не винаги е необходимо. Вече показахме как това може да стане с ADSL рутер Pirelli DRG A124G. Сега ще използваме друго от стандартно доставяните като крайни устройства от Виваком - рутера Zyxel ZTE ZXDSL-531B. След масовото навлизане на оптиката в ADSL рутерите ударно излизат от употреба и Мрежата е пълна с обяви за продажба на тези машинки на цена 5-10 лв.

Настройката на нашата мрежова конфигурация ще направим в няколко стъпки:

1. Влизаме в настройките на съществуващия рутер и си записваме/променяме:

- адрес на вътрешната мрежа, т. е. default gateway; аз съм настроил 192.168.2.1;

- включен DHCP сървър, като само част от адресите ще бъдат раздавани динамично; при мен това са 15 - 100;

- SSID (Service Set Identifier),  т. е. името, на безжичната мрежа;

- настройки на сигурността, вкл. ключовете; би могла да се използва една и съща ключова фраза за генериране на ключовете в единия и другия рутер, но не съм убеден, че различните производители работят по един и същи алгоритъм и ключовете ще съвпадат.

2. Включваме в захранването „новия“ рутер, след което натискаме с тънък предмет, напр. изправен кламер, скритият бутон „Reset“ на задния панел, като го задържаме в това положение за десетина секунди. На този етап все още не сме включили никакви кабели нито към мрежата, нито към компютър. По този начин изтриваме всякакви предварително направени настройки и модификации (приемаме, че рутерът е бил ползван), които биха могли да ни попречат в по-нататъшната работа.

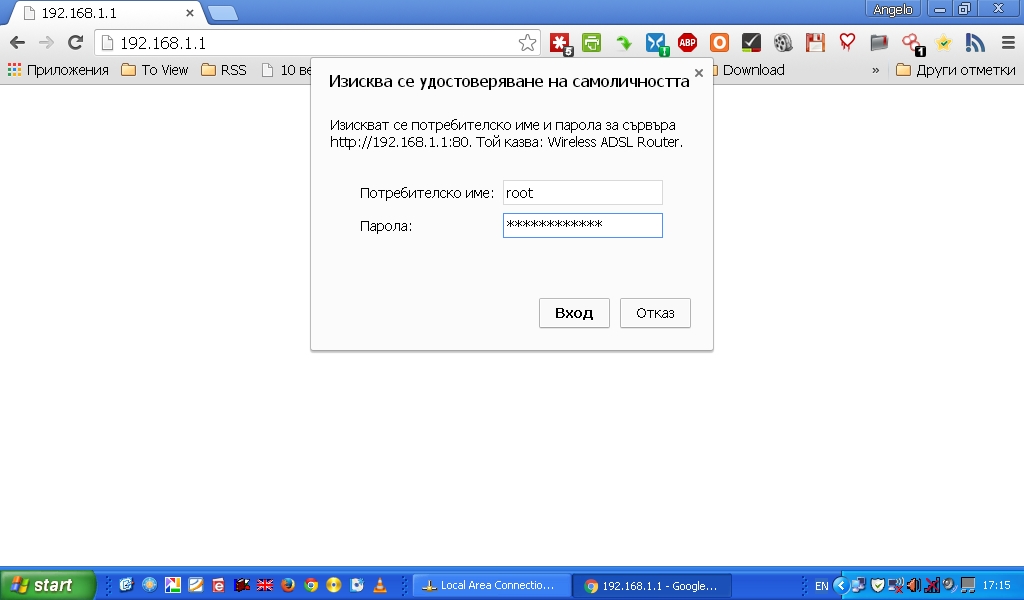

3. Свързваме LAN порт 1 чрез прав мрежови кабел с компютър. Адресът на рутера ZTE, който набираме в любимия си браузър, е 192.168.1.1, потребителят е „root“, а паролата е „rootWLaccess“:

След успешното влизане заглавният екран изглежда така:

Няма да използваме съветника за настройки (Quick Setup), а ще настроим всички опции ръчно.

4. След всяка промяна използваме „Apply“ за да я запазим. Долу вдясно се появява червен надпис, че новите настройки ще бъдат в сила след рестартиране на рутера. Не е необходимо да го правим на всяка стъпка (времето за рестарт е около 2 мин), а след като сме направили всички настройки:

- от Advansed > LAN > IP Address променяме настройките на локалната мрежа, в която ще работи рутерът.

Променяме „Primary IP Address“ и „Subnet Mask“. Полетата „Host Name“ и „Domain Name“ можем да оставим по подразбиране, да ги променим според нашите желания или да оставим празни. Желателно е да изключим от съображения за сигурност „Enable UPNP“.

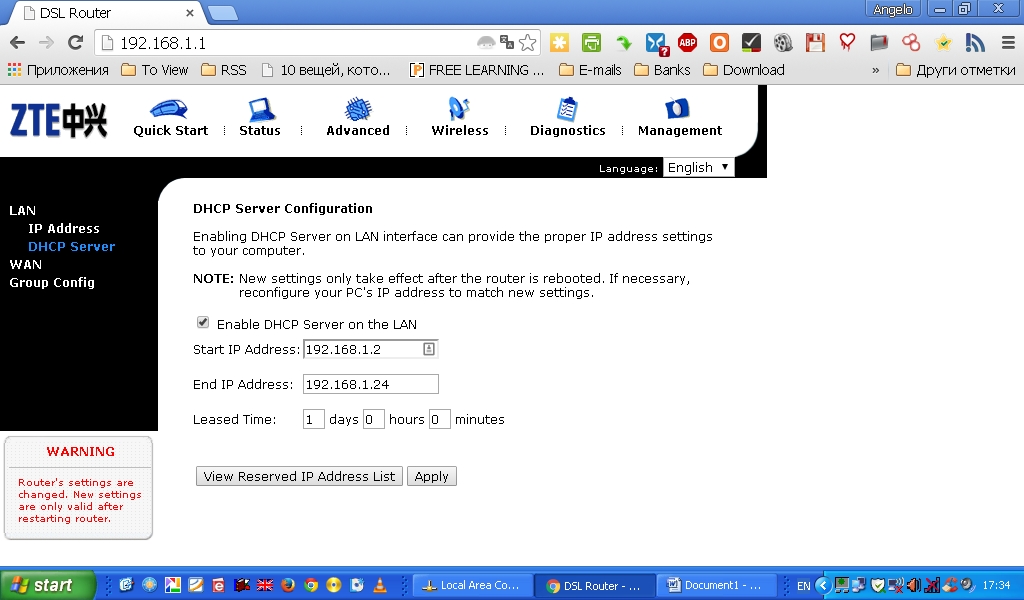

- от Advansed > LAN > DHCP Server изключваме „Enable DHCP Server on the LAN“, тъй като ще се ползва DHCP сървърът на „основния“ рутер:

- от Advansed > WAN > ADSL изключваме „Enable ADSL Port“, тъй като няма да ни е необходим:

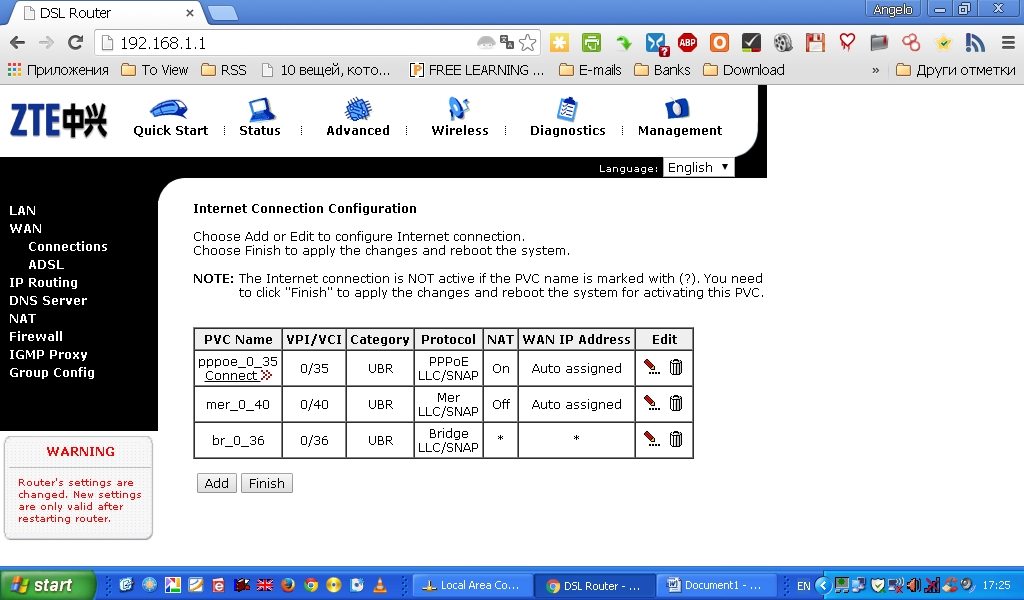

- от Advansed > WAN > Connections изтриваме ненужните конфигурации, като оставяме само последната „br_0_36“:

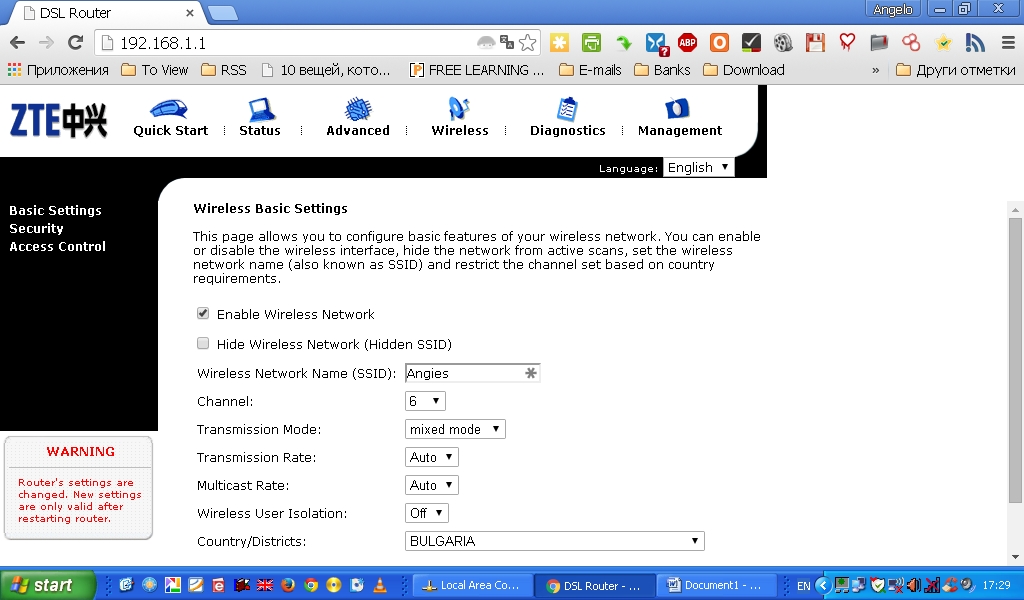

• от Wireless > Basic Settings разрешаваме безжичната мрежа („Enable Wireless Network“) и по желание забраняване визуализацията ѝ („Hide Wireless Network (Hidden SSID)“). Не трябва да пропусне въвеждането на името ѝ (SSID), като можем да зададем канала, на който ще работи рутерът или да го оставим на „auto“.

• от Wireless > Security избираме типа на криптиране и въвеждаме ключовете, като използваме същите настройки като на основния рутер:

• от Management > Admin Account променяме администраторската парола:

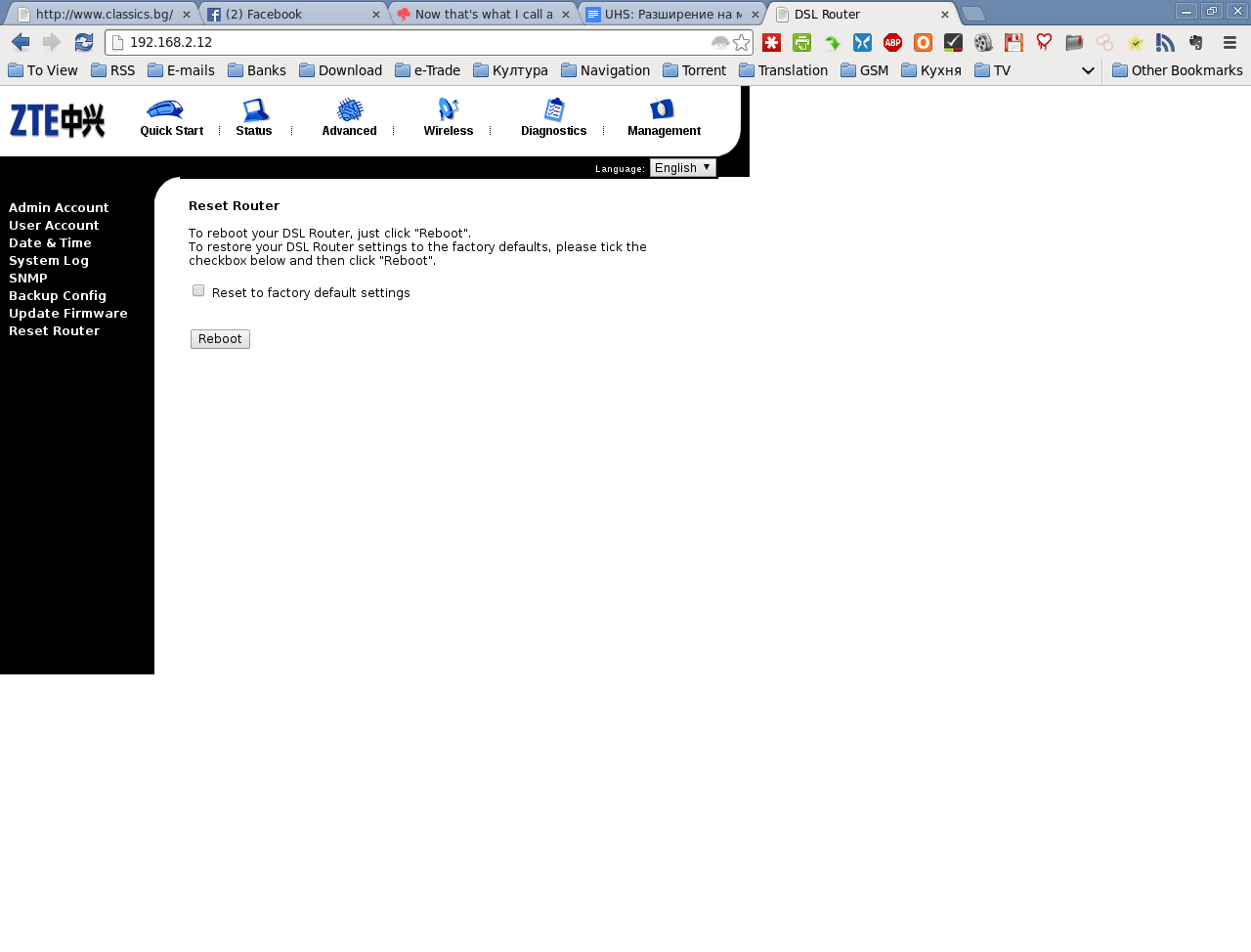

• от Management > Reset Router рестартираме рутера, като внимаваме да не е отметнато „Reset to factory default settings“. В противен случай ще изгубим всички досега въведени настройки:

5. Сега вече можем да свържем настроения рутер към свободен порт на основния рутер и да разширим мрежата си.

Успех!
